Zadání úlohy
Obvod střídavého proudu s odporem |

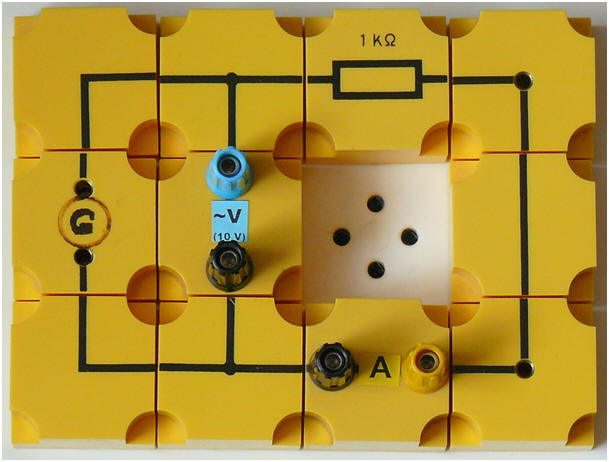

Na obrázku můžete vidět zapojení obvodu střídavého proudu s odporem. Pomocí programů Nové přístroje 2012 a Dvoukanálový osciloskop pro SB Audigy 2012 proveďte daná měření a ověřte fyzikální zákonitosti, které pro takovýto obvod platí.
Fyzikální princip |
Zapojení na obrázku je nejjednodušším obvodem střídavého proudu. Tento obvod je tvořen pouze rezistorem, který má jen odpor R.
Připojíme-li k obvodu zdroj střídavého napětí, bude okamžitá hodnota procházejícího proudu dána vztahem
,
kde veličina
je amplituda střídavého proudu.
Amplituda střídavého proudu není závislá na frekvenci
Odpor R rezistoru v obvodu střídavého proudu
se nazývá rezistance. Je stejný jako v obvodu stejnosměrného proudu.
Sledujeme-li průběh střídavého proudu například osciloskopem, zjistíme, že
křivky, které pozorujeme, jsou časové diagramy proudu a napětí neboli grafy
okamžitých hodnot těchto veličin jako funkce času.

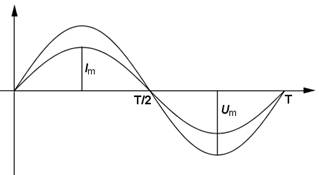

Časový diagram napětí je ve stejné fázi jako časový diagram
proudu. Nevzniká mezi nimi fázový rozdíl
,
který také nazýváme fázovým posun.
Rezistance střídavého obvodu nemá vliv na
fázový posun mezi proudem a napětím.
(
Pomůcky |
Didaktik - žákovská souprava elektronika, zvuková karta: Creative USB Sound Blaster Audigy 2 NX, speciálně upravené vodiče, programy: Nové přístroje 2012 a Dvoukanálový osciloskop pro SB Audigy 2012.
A: Ověření platnosti Ohmova zákona |
Postup:

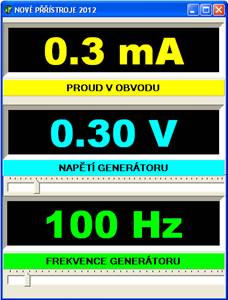

1. Otevřete si program Nové přístroje 2012. Frekvenci nastavte na 100 Hz.
2. Pomocí jezdce voltmetru měňte postupně velikost napětí na 0,1 V, 0,3 V, 0,5 V, 0,7 V, 0,9 V, 1,1 V, 1,3 V a 1,5 V. Při každé změně odečtěte z ampérmetru velikost proudu. Hodnoty zapisujte do tabulky v Excelu.
3. Ze získaných hodnot vytvořte graf závislosti proudu na napětí.
4. Z naměřených hodnot si vyberte libovolnou dvojici (proudu a napětí) a vypočítejte velikost odporu. Výpočet ověřte u dalších dvou vámi zvolených hodnot.
5. Porovnejte vypočítanou hodnotu odporu s velikostí rezistoru na schématu.
Doplňující otázky:
1. Jaká je závislost proudu na napětí?
2. Platí v tomto obvodu Ohmův zákon?
3. Jaká je velikost odporu v obvodu?
4. Shodují se vypočtené hodnoty se skutečným odporem rezistoru? Čím by mohly být způsobeny případné odchylky.
B: Obvod střídavého proudu s odporem |
Postup:
1. Spusťte program Dvoukanálový osciloskop pro SB Audigy 2012. Ponechte nastaveny výchozí parametry pro měření: automatickou změnu rozsahu proudu a napětí, automatické generování, zvolená rozsahy napětí a frekvence generátoru.
2. Frekvenci generátoru nastavte na 100 Hz.
3. Pozorujte průběhy proudu a napětí.
4. Zkuste měnit velikost napětí a frekvence.
Doplňující otázky:
1. Jakým zákon platí pro tento obvod?
2. Jaké se změnil průběh proudu při změně napětí?
3. Jaké změny nastaly při změně frekvence?
